應用場景

本方案主要解決當前線損精細化管理中所面臨的工作量大，方式落后的問題。目前理論線損計算工作主要以離線分析為主，大多通過人工手動繪圖建模，典型日數據計算的方式，工作量大、可信度低。由于10/20kV配電網日益規模龐大，而電網公司對配網線損的精細化管理要求日益提升，傳統理論線損計算方式已捉襟見肘，迫切需要提升和改變。

方案貫穿線損管理工作的整個流程，以計算機智能解決了管理中人力投入大，效果欠佳的薄弱環節，計算方法精確可靠，計算結果真實有效，為各個環節提供有力支撐，使線損管理平臺化、常態化、精細化。

解決方案構成柴油發電機組

本方案由在線理論線損自動計算軟件、與PMS和營銷計量等系統的自動數據接口、線損現狀綜合評估和降損規劃治理項目后評估服務構成;也包括定制化報表服務和定制化人工專項服務。

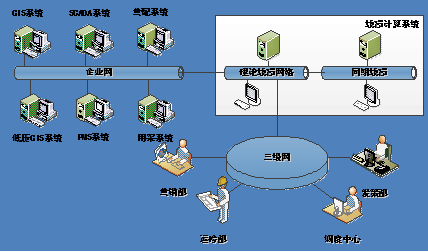

本方案在硬件部署上需要數據庫服務器1臺，WEB服務器1臺，維護工作站1臺，用戶使用界面是通過WEB方式提供的，只需要在內網任意工作站上通過瀏覽器登錄即可使用。

解決方案描述

1. 基礎數據平臺

通過數據接口，獲取PMS中的電網結構參數、營銷計量系統與EMS中的實時數據，并建立不同系統間數據的匹配關系，形成統一基礎數據平臺。

2. 源數據修正

源數據的準確性決定在線理論線損計算及其他分析評估的準確性。而電網實際管理工作中存在多種因素影響源數據質量，例如不同部門之間對新投運和改造設備的數據更新時間的影響，設備出廠參數和實際環境下的運行參數不同，少數系統原因或特殊情況導致數據無維護的情況。

3. 理論線損與統計線損在線計算

涵蓋高中低全電壓等級的線損計算功能?；趯?shí)時數據，利用潮流計算法，得到分元件理論線損結果;根據關口電量統計，結合開關位置的狀態估計，得到統計線損結果。

4. 線損分析評估

利用四分分析法對線損進行綜合分析評估，同時可將理論線損與統計線損進行對比分析，得到線損綜合評估結果。

5. 配電網降損綜合優化改造

基于線損綜合評估結果，得到影響線損的關鍵因素，結合降低線損的措施，給出線損優化改造建議。

6. 報表報告生成

根據線損計算分析結果自動生成常規線損結果報表，并支持自定義報表。根據報表內容，自動生成線損分析報告。

7. 智能接口

該功能提供一個自動便捷的數據搜集和集成通道，規劃人員只需要打開軟件點擊鼠標就可以自動完成繁瑣的數據的集成工作。

特點和優勢

1. 智能接口：建設具備省公司權限的各類業務接口，可全省推廣應用。

2. 自動成圖建模：根據SCADA、PMS、GIS連接關系、開關狀態，自動生成對應電網結構圖、后臺自動維護電網設備參數。

3. 自動報表功能：無需人工匯總，一鍵出具“縣/市/省” 所需各類功能報表。

4. 多算法組合支持：采用潮流法為主導，輔以其他味蕾算法做修正的方式，確保計算結果的可信、可靠。

典型應用案例

2015年浙江電網公司提出了融合各部門基礎業務數據進行自動化理論線損計算的思路，我公司結合配網線損的精細化管理要求對方案做進一步深化和完善，確定了各類數據抽取和數據預處理的思路，將理論線損計算提升至在線化、實時化的構想，以及進一步實現線損現狀綜合評估和降損規劃治理項目后評估的應用方案。

經過一年的方案設計調研、項目建設等工作，完成了調控中心EMS、運檢PMS、營銷用電信息采集系統及營配貫通數據融合，實現了自動數據校驗、電網自動建模功能、自動理論線損計算、自動報表功能。

浙江電網2016年理論計算工作應用我公司試點項目成果，依托項目軟件成果自動進行理論計算，報表匯總，加快了工作效率，節省了往年約50%的人工維護的工作量，在完成理論計算工作的同時對節能降損工作展開細致探討，效果顯著。
